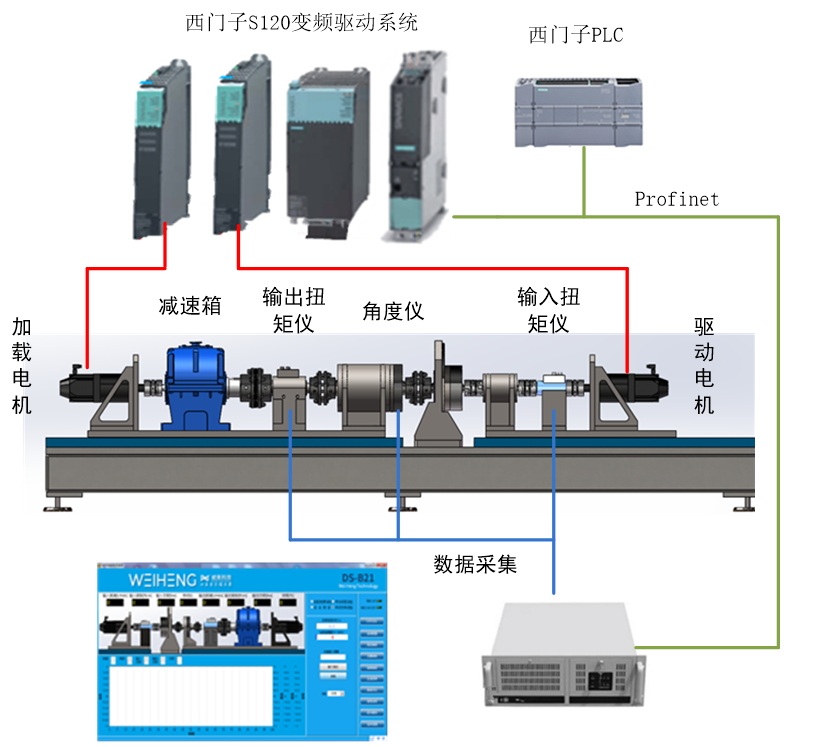

試驗臺選用控制精度高、響應速度快的伺服驅動器、伺服電機進行精確的轉矩和轉速控制。驅動電機轉速控制模式下驅動軸系,加載電機轉矩控制模式下力矩加載,通過減速機兩端的轉矩轉速傳感器讀取減速機輸入、輸出機械功率及角度等被測件參數。
系統運行時實時顯示參數,PC機結合威衡科技定制系統全中文配套軟件自動檢測每時段采集一數據。顯示并完成數據處理、報表(BMP\EXCEL等可選)及各種曲線,全面分析電機的特性及效能。
1.1 試驗項目
空載試驗

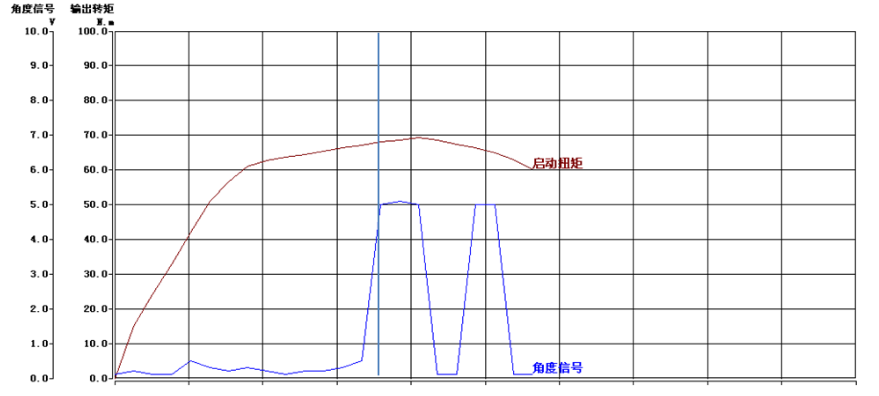

啟動力矩試驗

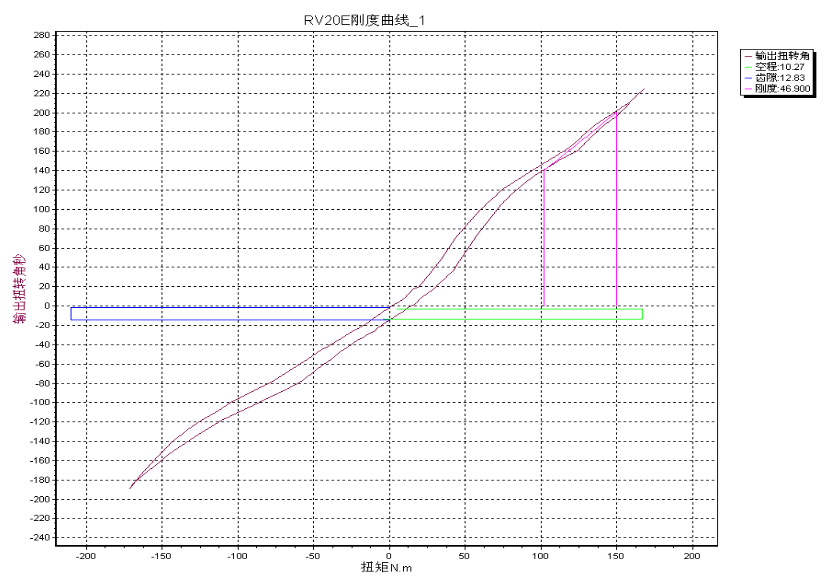

扭轉剛度、背隙試驗

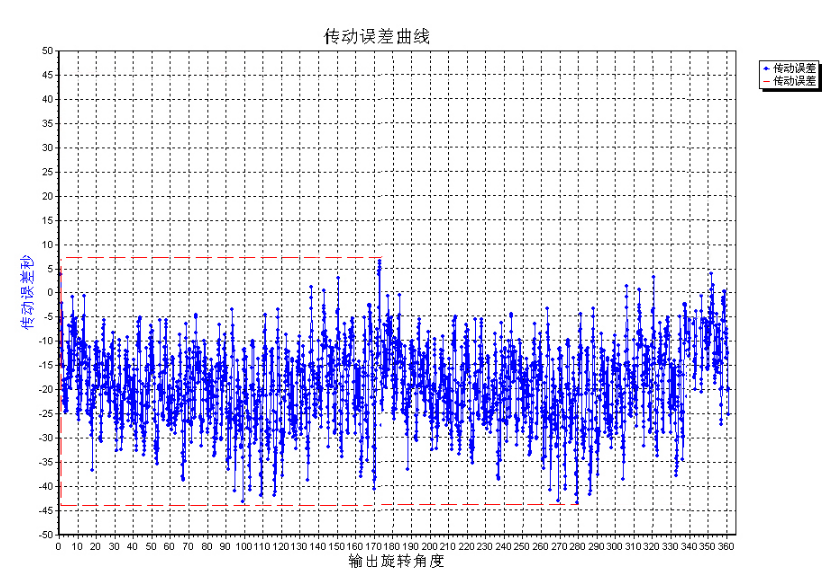

傳動誤差試驗
負載、效率、溫升、超載、壽命試驗
允許最高輸入轉速試驗
測試結果
